紫外線消毒燈，顧名思義，便是利用紫外線進行滅菌消毒的燈具，紫外線向外輻射波長為253.7nm的紫外線(UV)，該段波長的紫外線殺菌能力極強，可以迅速破壞細菌、病毒的DNA和RNA，因此可用于對水、空氣、衣物消毒，但不可直接應用于人體，長時間作用于人體會引起皮膚紅腫，脫屑，結膜以及角膜發炎。
傳統的紫外線燈多數為燈管，需要高壓輸入，不易于攜帶，LED紫外線燈解決了這個缺點，它的單顆燈珠電壓一般為6-7V，這樣便可以利用單顆鋰電池供電，隨處攜帶，使用方便。
疫情之下，安能獨善其身，抗疫還沒有結束，為了答謝新老客戶的厚愛，一款利用南麟電源IC開發的LED紫外線消毒燈方案應運而生。

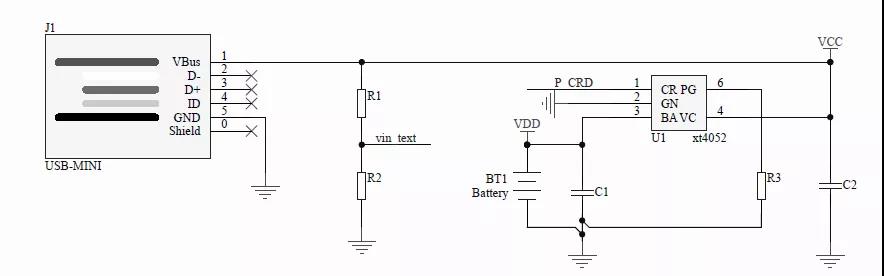

一．充電部分 XT4052
采用SOT23-5的封裝形式，更加方便應用
專門設計適用于USB的供電規格
在應用上不需要外部電阻和阻塞二極管
芯片內部集成熱反饋，防止溫度過高，有效保護芯片
由于單節鋰電池最高電壓只有4.2V，遠遠達不到LED紫外線燈的供電需求，因此我們選用LN2120芯片，可以有效地給燈珠提供一個恒定的電流。
輸出電壓最高可以達到24V
輸入電壓為3.6V時，能驅動17并3串，共51個LED
內部集成過壓和溫度保護
LED的亮度可以外加一個PWM信號來控制
內部集成一個內阻0.2Ω的功率管

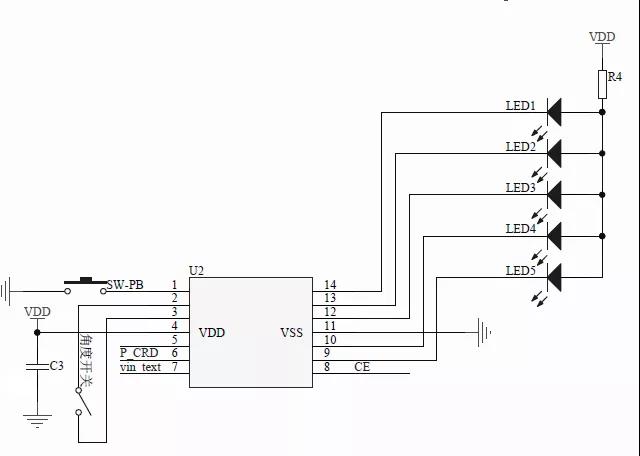

三．MCU控制部分
電池電量顯示：25%、50%、75%、100% 在紫外線燈對著人時，自動關閉，保證安全
紫外線照射一段時間后，自動關閉

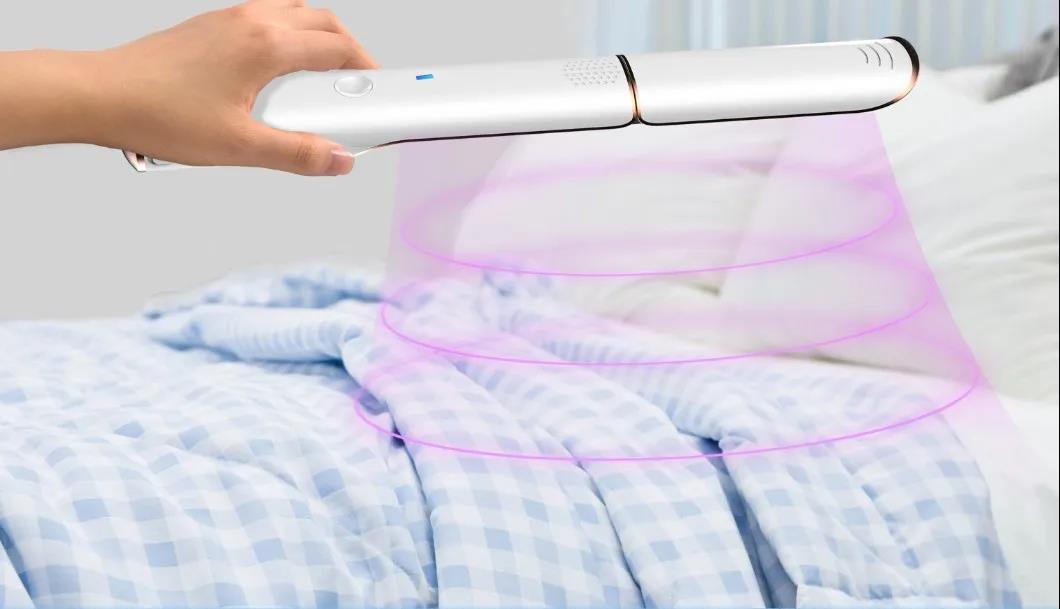

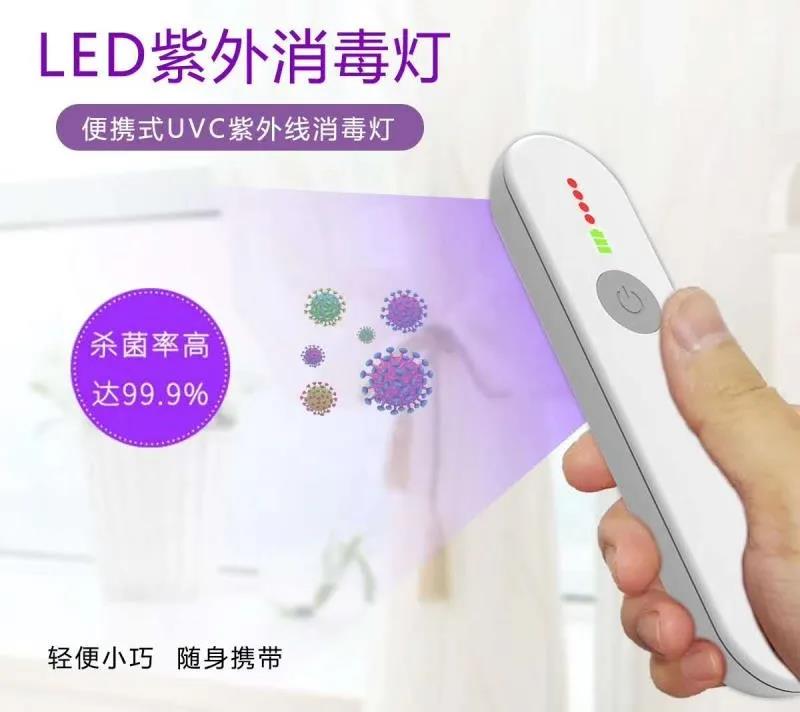

南麟紫外消毒燈方案實物圖如下：
（PCBA方案免費提供）
南麟電子作為中國較早一批成立的模擬芯片設計公司，在電源管理芯片領域長期不懈為各電子整機廠提供全套的電源解決方案。
南麟芯片產品包括LDO、BUCK、BOOST、運放、霍爾開關、充電管理、鋰電池保護、UVLED驅動、電機驅動及MOSFET等多種門類，歡迎垂詢。
